行业怪象

拉力测试合格，极片为何依然掉粉？

在锂电池电芯制造与质量控制中，不少研发与工艺工程师都遇到过这种让人头疼的“诡异”现象：

抽检极片做传统的 180℃剥离测试（Peel Test），剥离力数值完全符合标准，甚至超出了及格线。但一进入辊压或后续循环测试，极片却依然频繁出现局部脱粉、活性物质剥离、内阻飙升等失效问题。

原因到底出在哪里？答案是：你可能一直被传统的测试手段“蒙蔽”了。

传统的 PEEL 测试只能测出一个整体的剥离力峰值或平均值，它把极片涂层当成了一个理想的“匀质整体”。然而，在匀浆烘干过程中，粘结剂极易发生微观上的迁移（即粘结剂上浮）。这种“表层粘结剂富集、底层粘结剂匮乏”的梯度分布，在传统测试中会被表层的高剥离力掩盖，导致离线数据看起来“很漂亮”，实际上内部层间早已隐患重重。

要真正解决极片失效，就必须抛弃粗放的宏观测量，实现对极片内部不同深度微观力学梯度的精准扫描。

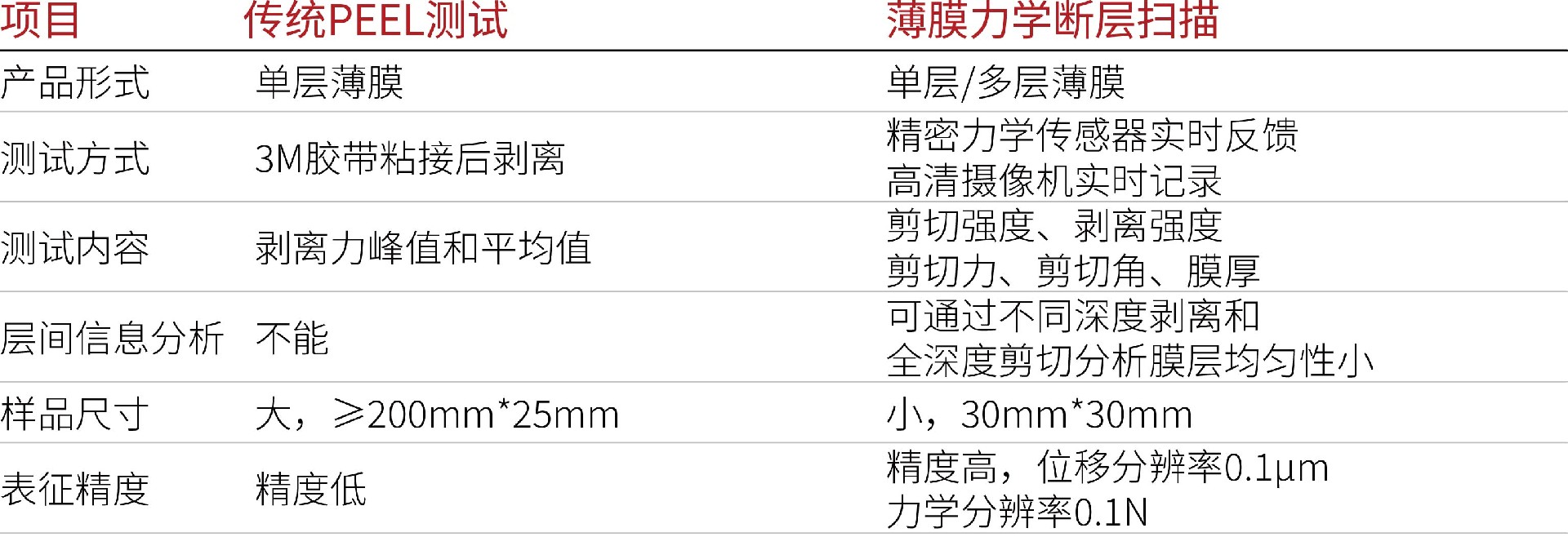

传统测试痛点 vs. 薄膜力学断层扫描

破局之道：给极片做微米级力学CT

善思创兴推出的薄膜力学断层扫描测试仪可攻克粘结剂分布不均“看得见痛点、测不出数据”的行业难题。

设备搭载高精度微型切削组件与多维精密力学传感器：

微米级精准切割： 通过特殊形状刀具切入薄膜，以 0.1μm 的垂直分辨率对极片进行阶梯式或全深度切削。

多维动态力捕捉： 在切削过程中，高精度传感器实时采集水平方向（Fy）和垂直方向（Fz）的力学信号。

可视界面观测： 配套高清相机同步记录剥离与剪切过程中的界面微观形变。

通过这种方式，极片内部任意深度的剪切强度与剥离强度被完整剥离呈现，粘结剂在垂直方向上到底是均匀分布还是发生了上浮，一目了然。

实测案例：揭开假合格背后的真实数据

案例一：阶梯式剥离，量化不同深度的粘接差异

在对某款极片进行不同深度阶梯剥离测试时，仪器捕捉到了明显的力学下降趋势。随着剥离深度向集流体方向延伸，活性物质层的水平剥离力出现了阶梯式衰减。这表明该极片在烘干过程中发生了严重的粘结剂上浮——虽然表层拉力高，但越靠近底部粘结力越差。

案例二：60μm 极片全深度剪切，精准验证粘结剂上浮

在对厚度为 60μm 的极片进行全深度剪切测试中，测得的数据曲线呈现出明显的阶段性特性：

0 ~ 14.46μm（浅层区间）： 深度-剪切力曲线呈固定斜率上升，说明浅层区域材质均匀，粘结剂分布稳定。

14.46 ~ 60μm（中深层区间）： 剪切力随切割深度的增加不升反降，证明深层区域的粘接力逐步减弱。

后续成分分析证实，该极片正是因为烘干温度与速度控制不当，导致了严重的粘结剂上浮。若使用传统测试，这一严重隐患极易被漏检。

案例三：多层复合薄膜与界面膜厚测定

对于多层结构复合薄膜，FD2020能够根据剪切力信号的突变点，快速自动识别各分层的实际厚度。在一项三层样品测试中，仪器精准区分出了 7.57μm、66.40μm 和 13.88μm 的层厚及对应界面的力学过渡过程。

总结：从粗放测量到精准断层，重构品控标准

极片剥离强度合格并不等于无隐患。在电池追求高能量密度、高循环寿命以及固态电池/干法电极等新技术快速迭代的当下，微观层面的力学均匀性才是决定品质的核心。  善思创兴 STML-FD2020 薄膜力学断层扫描测试仪打破了传统 PEEL 测试的局限，通过微米级定深剪切与断层扫描技术，让隐藏在极片内部的粘结剂分布隐患“无所遁形”。  这不仅帮助工艺人员精准优化匀浆、烘干与辊压参数，更为电池企业建立起真正可靠的微观力学品控屏障。
