产品介绍
product introduction

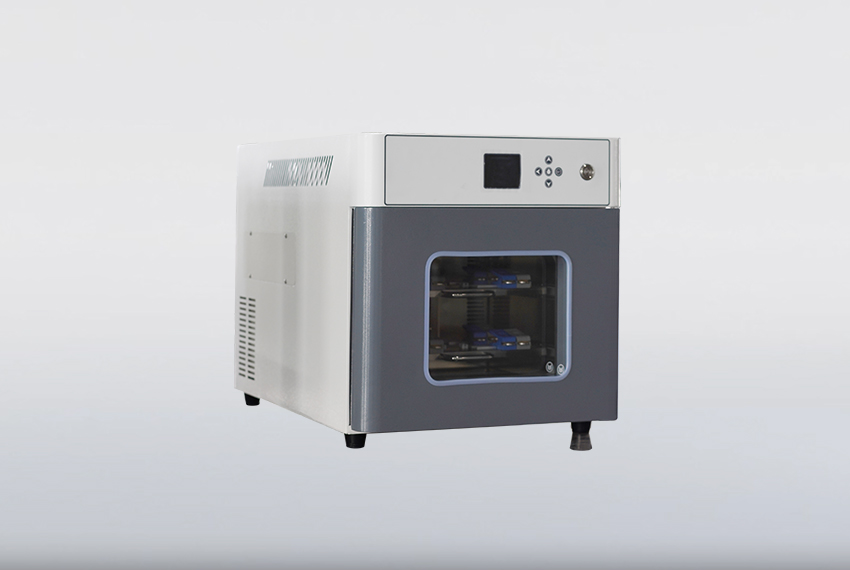

温控型纽扣电池充放电测试仪一款专门用于对纽扣电池进行充放电测试的设备，其核心功能是能够在精确的温度控制下，对纽扣电池进行多种模式的充放电操作，可系统分析电池的容量、循环寿命、倍率性能、充放电效率、极化特性及安全性等关键指标，为电极材料筛选、电解液配方优化、电池结构设计及充放电策略制定提供实验依据。
产品特点
Product Features
高精度温度控制
多协议充放兼容
高精度温度控制
高精度温度控制
高精度温感 PID联控实现测试舱精准控温
多协议充放兼容
恒流充电、恒压充电、恒流放电、恒压放电等多种基本充放电模式
高精多参实时监析
能够同时对电池的电压、电流、温度、容量等多个关键参数进行实时监测
泛兼容架构
模组化夹具接口实现纽扣电池兼容性
多重保护
过压、欠压、过流、欠流，充电容量保护、放电容量保护等
产品参数
SPECIFICATION
| 项目&参数 | STBE-TCC16温控型纽扣电池测试仪 | |
| 充放电模式 | 充电 | 恒流充电、恒压充电、恒流恒压充电 |
| 恒功率充电、恒阻充电、倍率充电 | ||
| 放电 | 恒流放电、恒压放电、恒功率放电 | |
| 恒阻放电、倍率放电 | ||
| 恒温箱温度 | 15℃～60℃ | |
| 温度波动 | ≤1℃(空载、温度稳定时) | |
| 温度偏差 | ±2.0℃(空载、温度稳定时) | |
| 电学测试 | 通道数 | 16 |
| 电压 | 5 V | |
| 量程 | 电压：5 V | |
| 电流：5/20/50/100 mA | ||
| 数据输出 | 时间变化Δt | 100 ms～7200 s |
| 电压变化ΔU | 2 mV～5 V | |
| 电流变化ΔI | 2 uA～500 mA | |
| 充 放 电 | 过压、欠压、过流、欠流， | |
| 保护 | 充电容量保护、放电容量保护等 | |
| 温箱容积 | 25 L | |
| 内箱尺寸 | 360 * 300 * 235 mm | |
| 设备尺寸 | 600 *460 * 480 mm | |
| 设备重量 | 35 kg | |
| 选配 | 1、本产品另有更多通道配置可供选配； | |
| 2、本产品选配夹具可覆盖软包电池、圆柱电池； | ||
| 3、本产品选配可升级为自动门，适配全自动生产线。 | ||
应用场景
Application scenarios
-
热管理设计
-
容量与衰减特性
-
循环寿命评估
-
优化充电策略
容量与衰减特性
通过恒流充放电可量化不同温度下的容量保持率
循环寿命评估
通过温度梯度试验（-10℃、25℃、40℃）验证材料稳定性
优化充电策略
通过温度条件调整充电时电流电压阈值方的初步筛选
热管理设计
不同温度下可用倍率范围确定
