产品介绍
product introduction

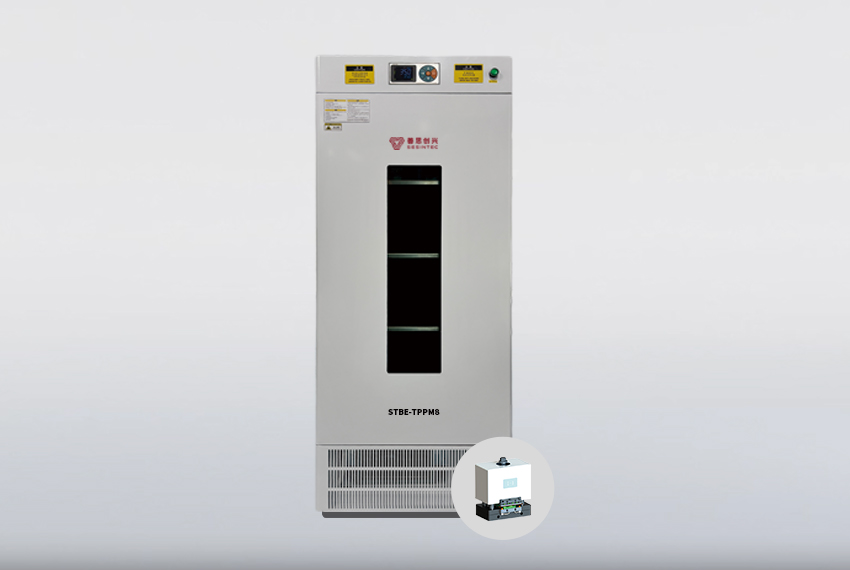

多通道精准测力控温，助力电池膨胀问题解决！温控型多通道电池膨胀测试仪是一款应用于锂离子电池原位膨胀测试的设备，可在不同工况下，设备可绘制出膨胀力与充放电过程中电池参数变化的关系曲线图；依据实验结果曲线图有助于实验结果分析，助力电池材料评估、质量控制、电池性能评估、电池健康状态监测等方面提升优化。
产品特点
Product Features
测试效率高
宽域智能温控
测试精度高
支持8工位同步测试技术，实现效率提升800%
支持批量数据并行对比分析
高精度压力传感器，专利结构设计，数据精度行业领先
稳定宽域温控系统让测试环境更接近实际使用场景
充放电测试仪与膨胀监测系统联动
电压/电流/膨胀压力毫秒级同步记录
内置软件自动生成膨胀曲线报告，关键参数一键导出，分析效率提升10倍
产品参数
SPECIFICATION
| 项目&参数 | 多通道软包电池膨胀压力测试仪 | ||||
| 型 号 | STBE-PPF7580 | STBE-PPM8 | STBE-TPPM8 | ||
| 测试对象 | 软包电池 | 软包电池 | 软包电池 | ||
| 测试模式 | 恒压力 | 恒压力 | 恒压力 恒间隙 | ||
| 可测电池 尺 寸 | Max: 80 * 75 * 12 mm | Max: 80 * 75 * 12 mm | Max: 80 * 75 * 12 mm | ||
| 压力测试 通 道 | 1 | 8 | 8 | ||
| 充 放 电 通 道 | 1 | 8 | 8 | ||
| 压 力 测 试 仪 | 无 | 标配 | 标配 | ||
| 充 放 电 测 试 仪 | 无 | 标配 | 标配 | ||
| 压力量程 | Max: 100 MPa | Max: 100 MPa | Max: 5000 N | ||
| 压力精度 | ±0.1％ FS | ±0.1％ FS | ±0.1％ FS | ||
| 温度范围 | —— | —— | 5℃～100℃ | ||
| 数据展现 | 非实时 | 实时记录 电压/电流/膨胀数据 | 实时记录 电压/电流/膨胀数据 | ||
| 采样频率 | —— | 20 ~ 200 Hz | 20 ~ 200 Hz | ||
| 设备尺寸 | 模具 | 155 * 95 * 150 mm | 155 * 95* 150 mm | 一体化设计 | |
| 测试台 | 无 | 570 * 450 * 350 mm | 660 * 720 * 1700 mm | ||
| 设备重量 | 16 kg | 43 kg | 350 kg | ||
应用场景
Application scenarios
-
电极材料优化
-
SEI膜形成机理
-
电解液筛选
-
电池安全设计
电极材料优化
通过实时监测不同温度下电极材料的厚度变化，可量化硅基负极或高镍正极的膨胀率，指导材料改性
电解液筛选
对比不同配方液态电解液在充放电过程中的膨胀差异，筛选抑制锂枝晶生长的电解液配方
SEI膜形成机理分析
捕捉SEI膜形成初期的膨胀变化，探究SEI膜形成和生长机理
电池安全设计
隔膜的浸润性能与保液量，影响电池的性能和可靠性
